Wohnwagenstecker belegung  EddyyLumm

Hallo kann mir jemand schreiben in welche Zahl die beiden weißblauen Kabel kommen

Wohnwagenstecker belegung  ABurger

Servus Gruß-/Namenloser

:(

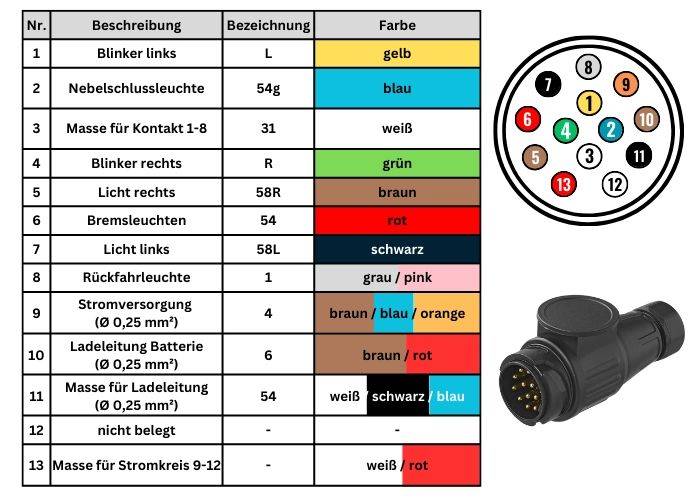

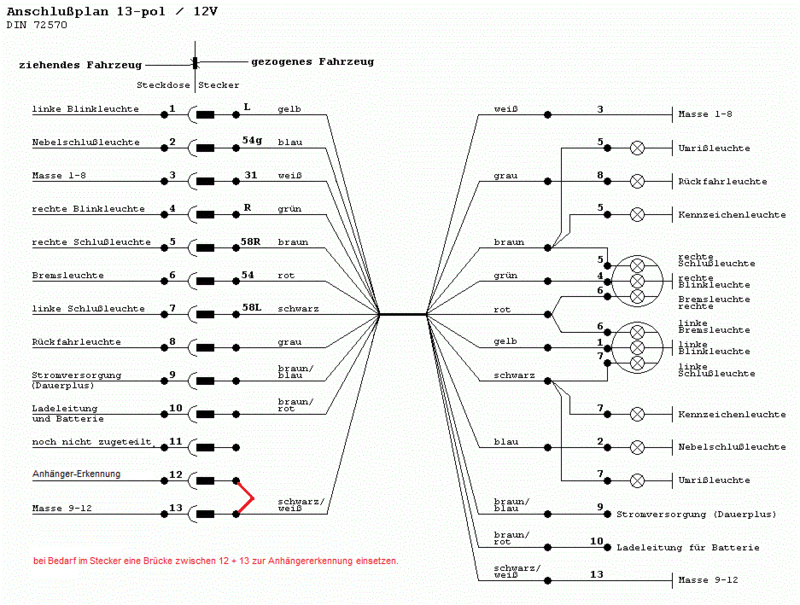

Nach der DIN ... 72 570 könnte weiß-blau zum Pin "11" gehören:




https://stellfeld-ernst.de/blog/elektrik-anhaenger?

PS:
Der Kabelquerschnitt für 9 + 13 sowie 10 + 11 beträgt unbedingt 2,5 mm² (nicht wie im Link zu stellfeld-ernst 0,25 mm²!)

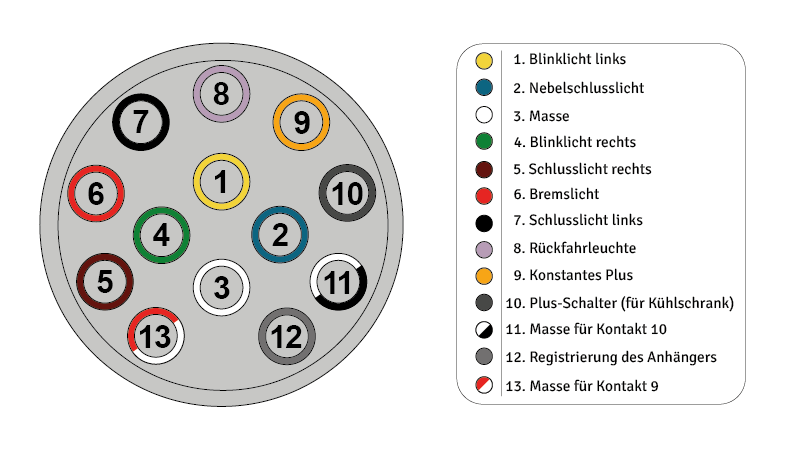

Farben der 13 Adern

Schwarz / Weiß - 2,5mm²
Braun / Blau - 2,5mm²
Weiß - 2,5mm²
Braun / Rot - 2,5mm²
Gelb - 1,5mm²
Grün - 1,5mm²
Rot - 1,5mm²
Blau - 1,5mm²
Grau - 1,5mm²
Violett - 1,5mm²
Braun - 1,5mm²
Weiß - 1,5mm²
Schwarz - 1,5mm²

Der Pin 12 ist unbelegt - eine Anhänger-Erkennung gibt es nicht.

Wohnwagenstecker belegung  ABurger

die beiden weißblauen Kabel

*hüstel* zwei mal weißblau?
Kenne ich gar nicht ...
Aber vielleicht hat ja jemand vor Dir schon gepfuscht?
